Модульные установки фильтрации
Модульные установки предназначены для фильтрации жидкостей, дисперсий суспензий в различных отраслях промышленности, в т.ч. для фильтрации лакокрасочных материалов (лаков, красок, эмалей, клеев).
Достоинствами модульных установок являются:
- большая производительность;
- возможность замены фильтрующего элемента в каждом отдельном модуле не прекращая процесс фильтрации в других модулях;
- возможность быстрой перекоммутации соединения модулей по различным схемам.
Проточные части корпуса фильтра выполняются из конструкционной либо легированной стали. Корзина фильтра выполнена из легированной сетки.
Патрубки всасывания и нагнетания имеют резьбовое или фланцевое соединение.
Модульная фильтровальная установка смонтирована подставке.
Опциональные элементы
Возможность увеличения диаметра входного коллектора и патрубков нагнетания продукта в корпус при малой загрязненности продукта для увеличения скорости процесса.
Выбор направления расположения патрубков и типа соединения.
Индивидуальные размеры подставок под корпус.
Технические характеристики модуля
Типоразмер | Малый 0,25 |
Стандартный 0,50 |
Тип крышки | Свободная | |
Тип крепления | 4 гайки | |
Тип ввода/вывода | Фланцы или резьбовые патрубки | |
Размер фильтровального мешка | 180*430 | 180*800 |
Площадь фильтрации мешка, м2 | 0,25 | 0,50 |
Объем корпуса, л | 13 | 25 |
Вес корпуса, кг* | 32 | 36 |
*из Ст. нержавеющей
Файлы для скачивания
Модульные установки фильтрации ФМ-1
- Фильтр модульный ФМ-1-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-1-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-1-0,5 (Ст.3)
- Фильтр модульный ФМ-1-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-1-0,25 (Ст. нерж.)
- Фильтр модульный ФМ-1-0,25 (Cт.3)
- Фильтр модульный ФМ-1-СЗ (Специальное исполнение)
- Фильтр модульный ФМ-1-СЗ (Специальное исполнение)
Модульные установки фильтрации ФМ-2
- Фильтр модульный ФМ-2-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-2-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-2-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-2-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-2-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-2-0,5 (Ст. нерж.)

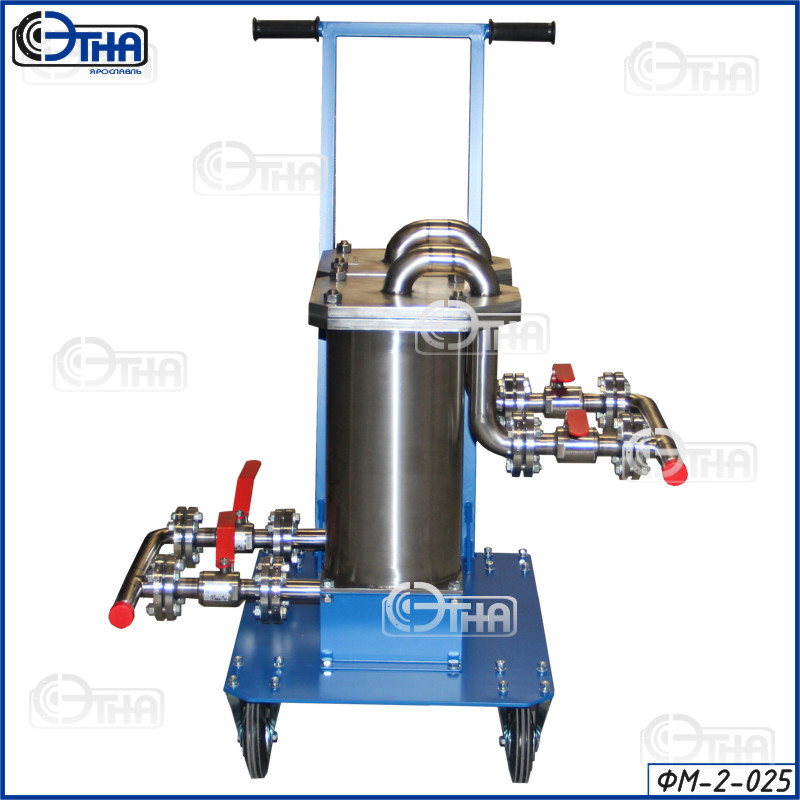

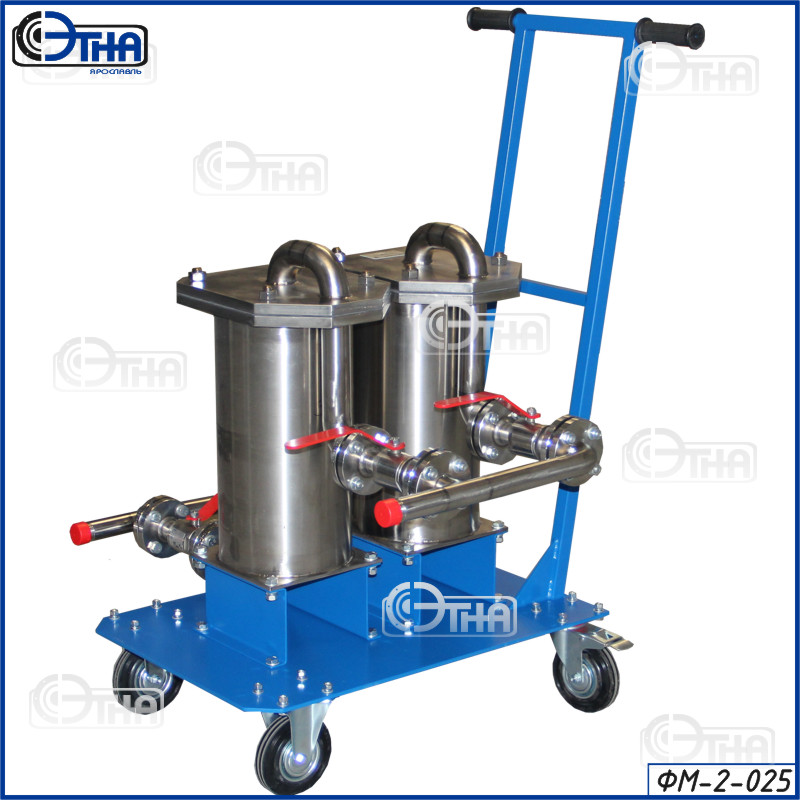

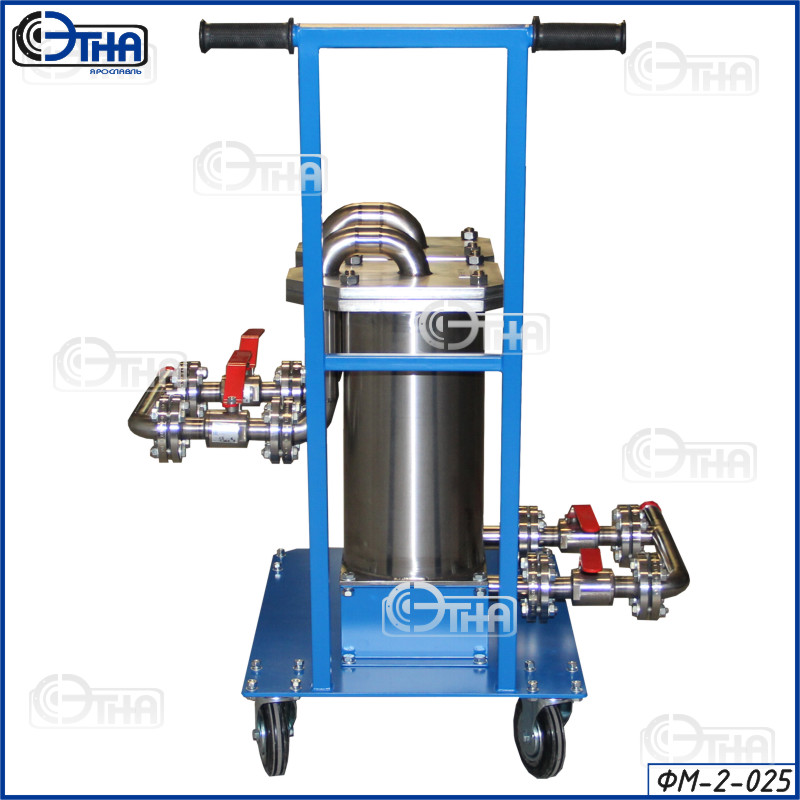

- Фильтр модульный ФМ-2-0,25 (Ст. нерж.)
- Фильтр модульный ФМ-2-0,25 (Ст. нерж.)
Модульные установки фильтрации ФМ-4
- Фильтр модульный ФМ-4-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-4-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-4-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-4-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-4-0,5 (Ст. нерж.)
- Фильтр модульный ФМ-4-0,5 (Ст.3)
- Фильтр модульный ФМ-4-0,5 (Ст. нерж.)
